[장비 소개]

FLC-100은 DC~100μT까지의 약한 자기장 측정에 사용되는 고해분능 초소형 센서입니다. 이 센서는 기존의 자기장 센서의 감도와 안정성이 너무 낮아 사용하기 어려운 모든 애플리케이션에 적합합니다.

FLC-100은 외부 구동 회로 없이 작동하는 완전한 단일 축 플럭스게이트 자력계입니다. 아날로그 출력 전압은 자기장 성분에 비례합니다. 5V 단일공급 전압과 ~2mA의 낮은 전류 소모 덕분에 배터리 구동 또는 μP 제어 애플리케이션에 이상적입니다. SYNC패드를 연결하여 여러센서의 여러 주파수를 동기화 할 수 있습니다.

대표적인 활용 분야는 다음과 같습니다:

ㅇ 지구 자기장 측정 및 내비게이션

ㅇ 자기 시그니처 측정

ㅇ 차량 감지 및 교통 통제

ㅇ 전류 측정

ㅇ 거리 센서

ㅇ 전력선 자기장 감지

ㅇ 재료 및 포장 검사

ㅇ 잔류 자기장 측정 (차폐효과)

ㅇ 철제 물체 감지 (장거리)

[주요 사양]

ㅇ 측정 범위: ±100µT

ㅇ 정확도: 2% ±0.3μT

ㅇ 대역폭: 0~1kHz (~3dB)

ㅇ 잡음: <0.5nTrms 또는 3nTpp (0.1~10Hz)

ㅇ 공급 전압: 5V ±5%

ㅇ 공급 전류: 2mA

ㅇ 동작 온도: -40℃~+85℃

ㅇ 영점 드리프트: <2nT/K

ㅇ 크기: 44.5mm x 14mm x 5.5mm

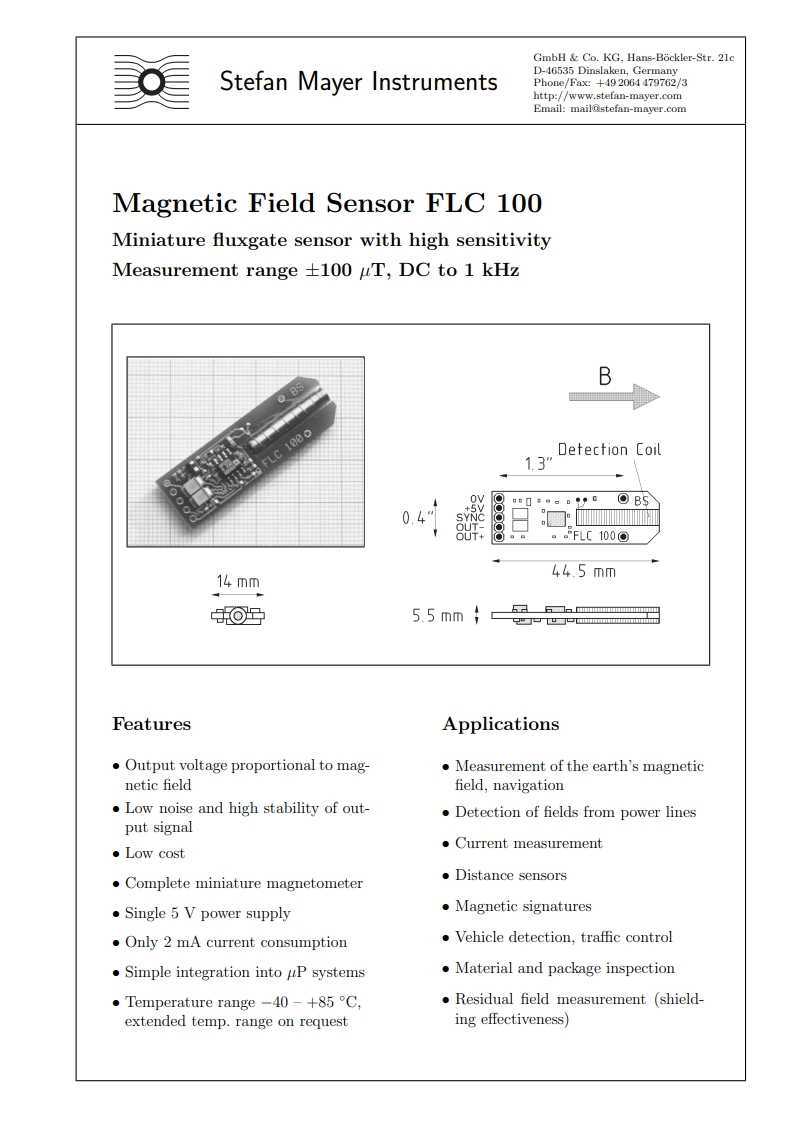

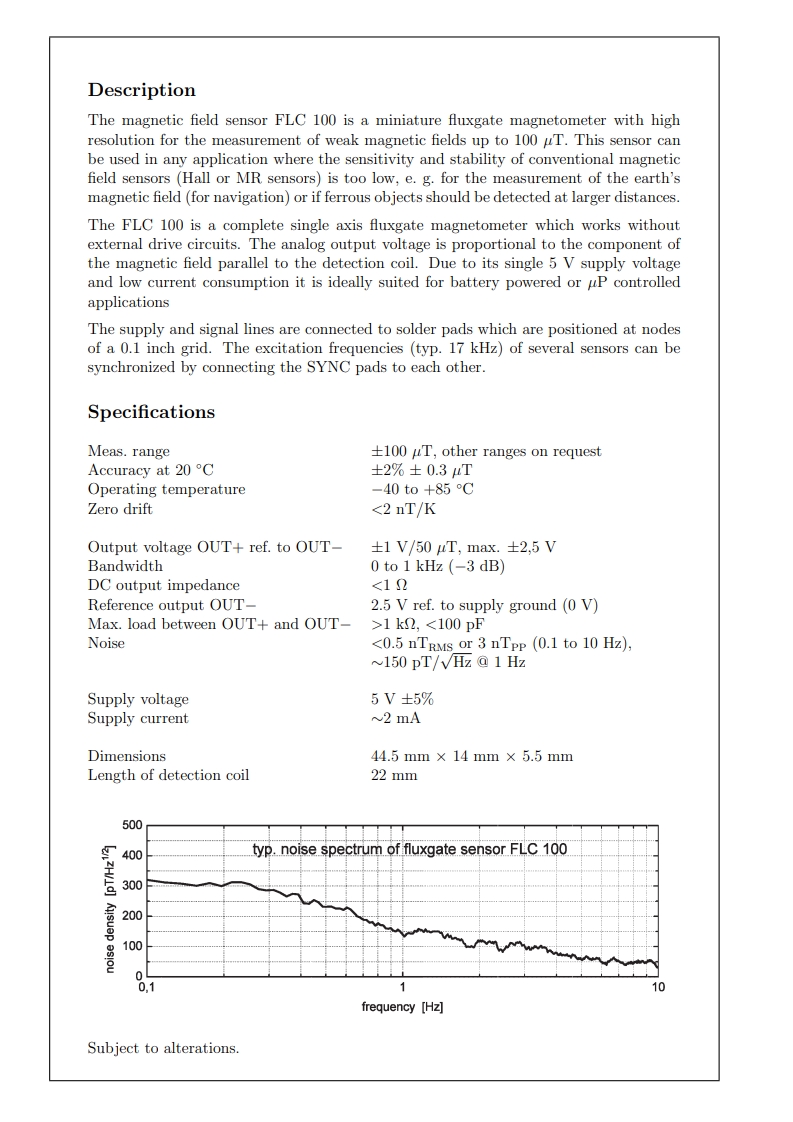

자료실 또는 아래에서 다운로드 가능합니다.
